Тема занятия: Системы тягового железнодорожного электроснабжения
Занятие 13-14
Уважаемый обучающийся, на занятии Вы узнали о:
- тяговой сети и её составляющих
- особенностях системы электроснабжения ЭПС постоянного тока напряжением 3 кВ, её достоинствах и недостатках
- особенностях системы электроснабжения ЭПС переменного тока напряжением 25 кВ, её достоинствах и недостатках
- особенностях системы электроснабжения ЭПС переменного тока напряжением 2×25 кВ, её достоинствах и недостатках
Изученная теоретическая часть является основой для выполнения домашнего задания
Если Вы не уверены, что справитесь с домашним заданием без предварительной подготовки, рекомендуется повторить пройденный материал ещё раз. Для этого воспользуйтесь учебным пособием, расположенным ниже.
Ваше домашнее задание состоит из нескольких мини-заданий
Задание 1
Заполните пропуски в определении (впишите необходимые слова или сочетания слов):
«Тяговая сеть – часть системы тягового железнодорожного электроснабжения, предназначенная для электрической энергии от одной или нескольких к железнодорожному электроподвижному составу»
передачи
отбора
преобразования
тяговых подстанций
атомных электростанций
гидравлических электростанций

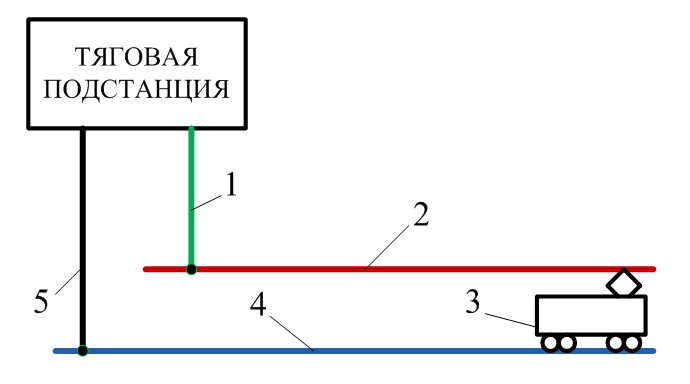

Рисунок 3.1. Составляющие тяговой сети
Задание 2 (вариант представления 1)
Напишите номера позиций, указанных на рисунке 3.1, напротив соответствующих элементов тяговой сети, к которым они относятся
- отсасывающая линия;
- контактная сеть;
- тяговая рельсовая сеть;
- питающая линия (фидер)
Задание 3
Из ниже приведённого списка выберите недостатки системы тягового электроснабжения постоянного тока по сравнению с системой тягового электроснабжения переменного тока
Select all the appropriate answers
несимметричная нагрузка на энергосистему, что вызывает дополнительные потери энергии во внешних сетях
низкое напряжение в контактной сети и как результат – большой ток, большие потери напряжения и мощности
тяжёлая контактная сеть (2 контактных провода + усиливающие провода, дополнительные кронштейны, усиленные консоли, опоры большей несущей способности)
электромагнитное влияние на линии связи и другие низковольтные сооружения, расположенные вдоль железной дороги (наведённая ЭДС)
несинусоидальность тока в тяговой сети и связанное с этим мешающее влияние на связь
небольшое расстояние между подстанциями (15 – 20 км). Необходимы дополнительные капиталовложения на строительную часть подстанций
создаёт электрокоррозию подземных металлических сооружений и опор контактной сети (наличие блуждающих токов)
более сложная конструкция электровоза
Block not passed

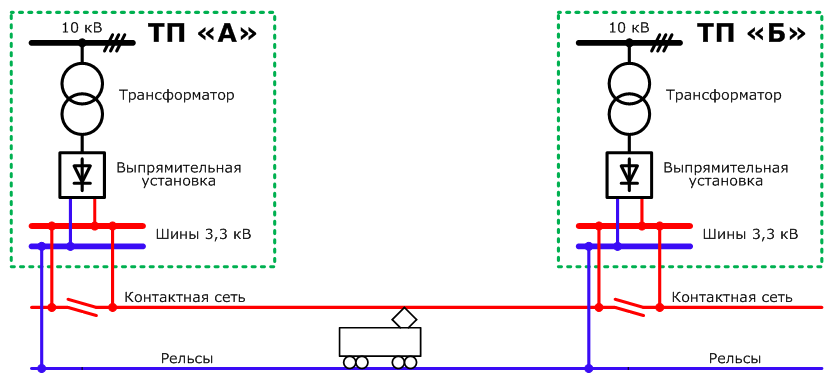

Рисунок 3.2. Схема системы электрической тяги 3 кВ
Задание 4
Какие потенциалы подаются в контактную сеть и в рельсовую сеть от тяговой подстанции постоянного тока (рисунок 3.2)
в контактную сеть подаются фазы А и В, а в рельсовую сеть - фаза С
в контактную сеть подаётся положительный потенциал (+), а в рельсовую сеть - отрицательный (-)
в контактную сеть подаётся отрицательный потенциал (-) , а в рельсовую сеть - положительный (+)
в контактную сеть подаются фазы В и С, а в рельсовую сеть - фаза А
в контактную сеть всегда подаётся фаза А, а в рельсовую сеть - попеременно фазы В и С
Block not passed

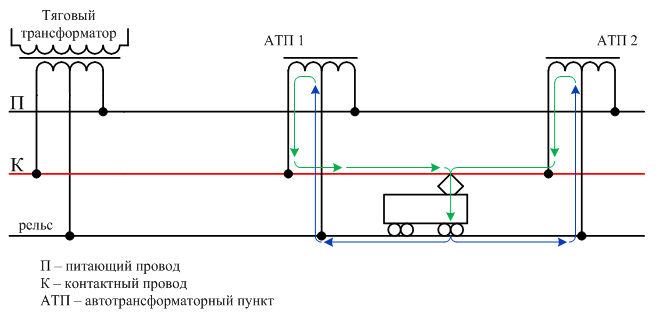

Рисунок 3.4. Схема системы электрической тяги 2×25 кВ
Задание 5
Между какими проводами и элементами тяговой сети создаётся повышенное напряжение 50 кВ за счёт специальной схемы соединения обмотки трансформатора на тяговой подстанции?
между контактным проводом и рельсами
между питающим проводом и контактным проводом
между питающим проводом и рельсами
Block not passed
Задание 6
Подаётся ли рабочее напряжение на нейтральную вставку контактной сети от тяговой подстанции при отсутствии на ней электроподвижного состава? Если подаётся, то какое?
подаётся напряжение 27,5 кВ
подаётся напряжение 3,3 кВ
подаётся междуфазное напряжение А-В
подаётся междуфазное напряжение В-С
подаётся междуфазное напряжение А-С
рабочее напряжение от тяговой подстанции не подаётся
Block not passed
